Aujourd’hui, je passe à la réalisation des tenons et mortaises avec une défonceuse équipée d’une fraise de 12 mm. Les mortaises seront donc toutes à 12 mm, et les tenons ajustés en conséquence.
Objectif : des assemblages propres et un ajustage serré.
Vous trouverez des compléments utiles dans la section Conception Bois.
Objectifs du jour#
- Centrer des mortaises de 12 mm dans les pieds.
- Façonner des tenons de 12 mm sur les traverses (longues, courte, « points »).

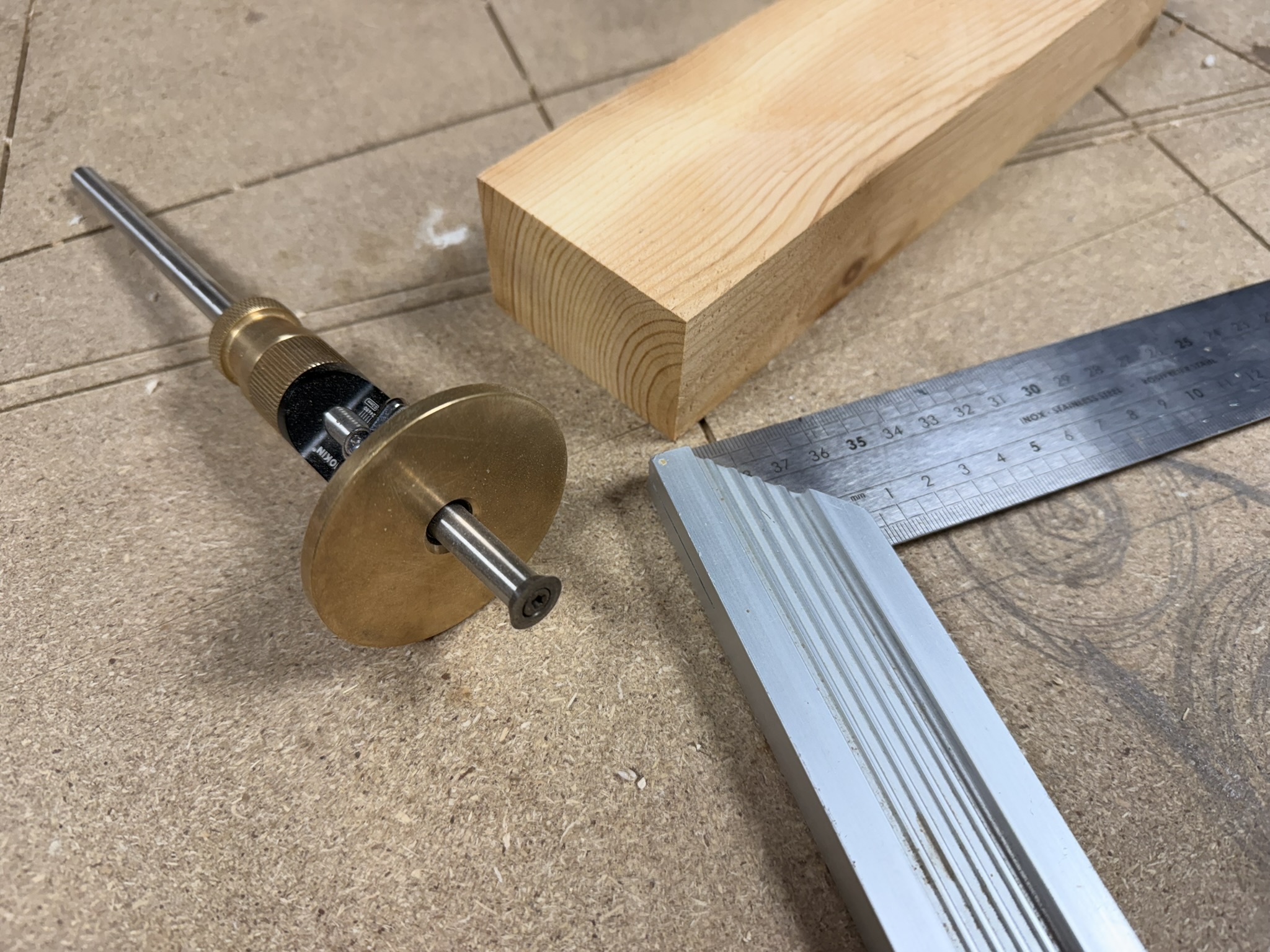

Tracage au trusquin#
| Élément | Épaisseur pièce | Offset trusquin (chaque joue) | Épaisseur tenon | Remarques |
|---|---|---|---|---|
| Pied (70×40) | 40 mm | 14 mm | 12 mm | Mortaise centrée |
| Traverse longue (70×30) | 30 mm | 14 mm / 4mm | 12 mm | Tenon non centré |
| Traverse courte (70×40) | 40 mm | 14 mm | 12 mm | Tenon centré |
| Traverse « points » (70×20) | 20 mm | 4 mm | 12 mm | Tenon centré |
Profondeurs & longueurs (repères)#
la profondeur (20mm) sera la meme pour toutes les mortaises afin de gagner du temps en gardant le meme reglage, et aussi eviter les erreurs. Idem pour la longueur des tenons.
Outils#
- Trusquin, équerre.
- Défonceuse avec fraise droite 12 mm + guide parallèle.
- Ciseaux à bois.
- Scie sous tabl vpour les épaulements.
- Cale à poncer, rabot de paume (option), jauge/peignes d’épaisseur.
- Serre-joints.
Étapes#
1) Traçage#
Je reporte les mesure vu au dessus avec le trusquin. Je me base toujours sur la même face pour mes tracages, pour etre sur des alignements.
2) Mortaises#
Réalisées à la défonceuse avec le guide parallèle, plusieurs passes jusqu’à la profondeur visée.
3) Nettoyage au ciseau#
Je finalise les mortaise au ciseau à bois.
4) Tenons#
- Couper les épaulements à la scie sous table.
- Dresser les joues pour viser 12,0 mm puis finir à 11,8–11,9 mm (ponçage fin).
- Si vous laissez les mortaises arrondies, arrondir les angles du tenon (rayon 6 mm) au ciseau/rappe pour un emboîtement propre.
5) Essai à blanc & corrections#
- Le tenon doit entrer au pouce, sans forcer.
- Trop serré → poncer une joue (gardez la parallélisme).
- Trop lâche → cale papier temporaire ou refaire (mieux maintenant qu’après collage).
- Contrôle d’équerrage et des diagonales sur l’ensemble.
Prochaine étape#
Assemblage à blanc, contrôle des diagonales, puis collage des éléments de la structure. Topette !
