[Grenouille 3.0] - Vue d’ensemble

Après avoir posé les bases dans l’introduction du projet, on entre maintenant dans le vif du sujet : la vue d’ensemble de la Grenouille 3.0.

2.1. Dimensions globales et ergonomie

#

L’objectif était simple : rester fidèle au format traditionnel du jeu de la grenouille.
Parce qu’un beau jeu, c’est bien, mais un jeu agréable à utiliser — et qui en impose — c’est encore mieux.

Je travaille ici avec des sections de bois importantes.
Pas que pour faire joli, mais aussi pour la solidité, la longévité. Un jeu comme celui-là, c’est fait pour durer.

Cotes de référence

#

Les modèles anciens varient beaucoup, mais on retrouve à peu près ces proportions idéales :

• Hauteur totale : entre 90 et 95 cm
• Largeur : environ 40 cm
• Profondeur : entre 80 et 85 cm

Ces dimensions offrent un bon équilibre entre jouabilité (hauteur de lancer) et stabilité (base large).
Adapté aux enfants, aux adultes et même aux concours de palets entre copains.

2.2. Composants structurels principaux

#

La Grenouille 3.0 repose sur une architecture simple et robuste.
Chaque élément a été pensé pour être fabriqué facilement avec un outillage classique.

Le plateau supérieur

#

Il accueille :

• La grenouille en fonte, évidemment 🐸
• Les arches latérales (en fonte également) et les trous de score

Le plateau est entièrement démontable, ce qui permet de le poncer, le vernir sans démonter toute la structure.

Le corps du jeu

#

• Structure en chêne massif de 38mm.
• Pieds en Douglas 70x40mm.

Rampes et bac à palets

#

En facade, 4 etages de rampes récuperent tous les palets tombés dans le plateau.

• Réalisé en bois massif et en contreplaqué 10mm.
• Guidage via cloisons entre les rampes pour éviter les rebonds.

Box “Electronique”

#

• Contrelplaqué 10mm
• Accès via une porte à l’arriere.
• Fermeture a clé.
• Ecran

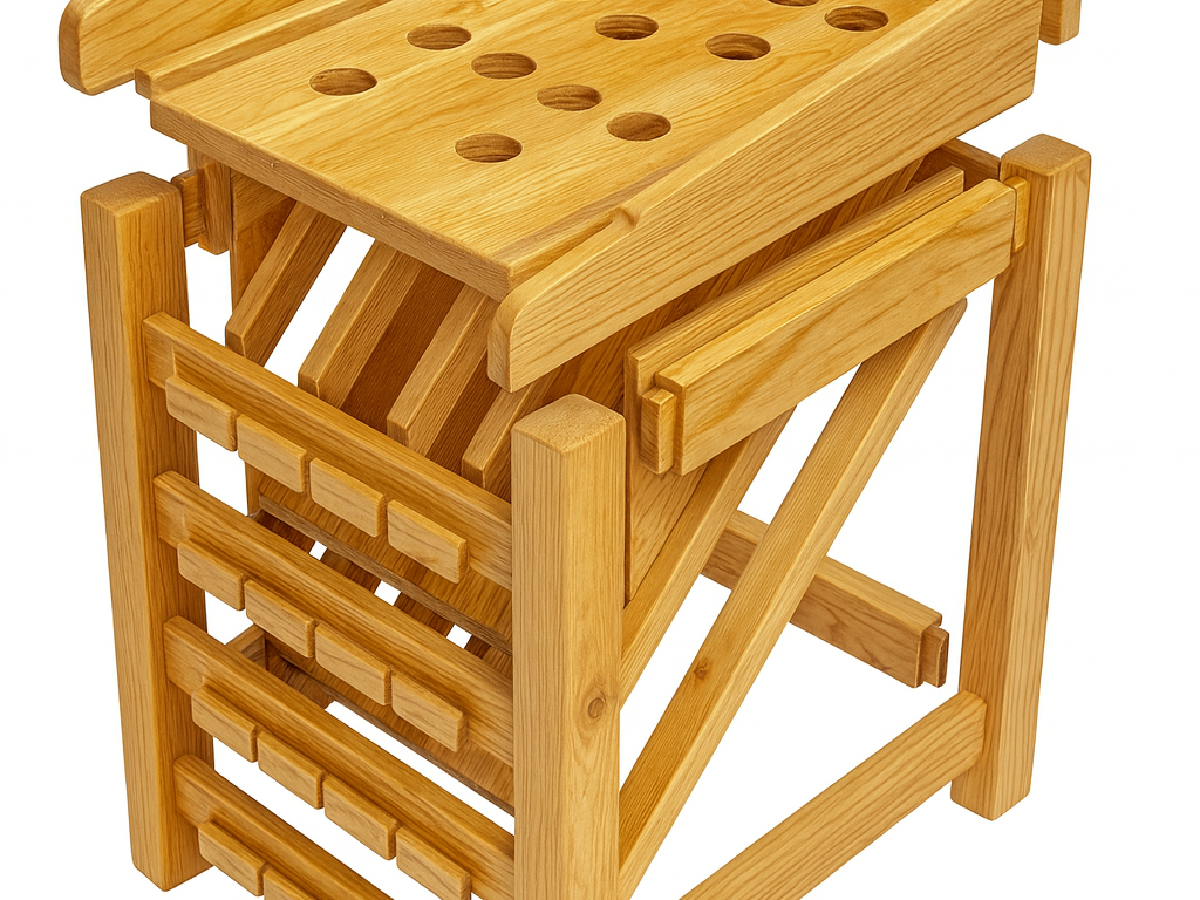

2.3. Vision d’ensemble et modélisation 3D

#

Avant de sortir la scie, j’ai modélisé tout le projet sur SketchUp.
La vue éclatée permet de comprendre la logique générale : comment chaque pièce s’emboîte.

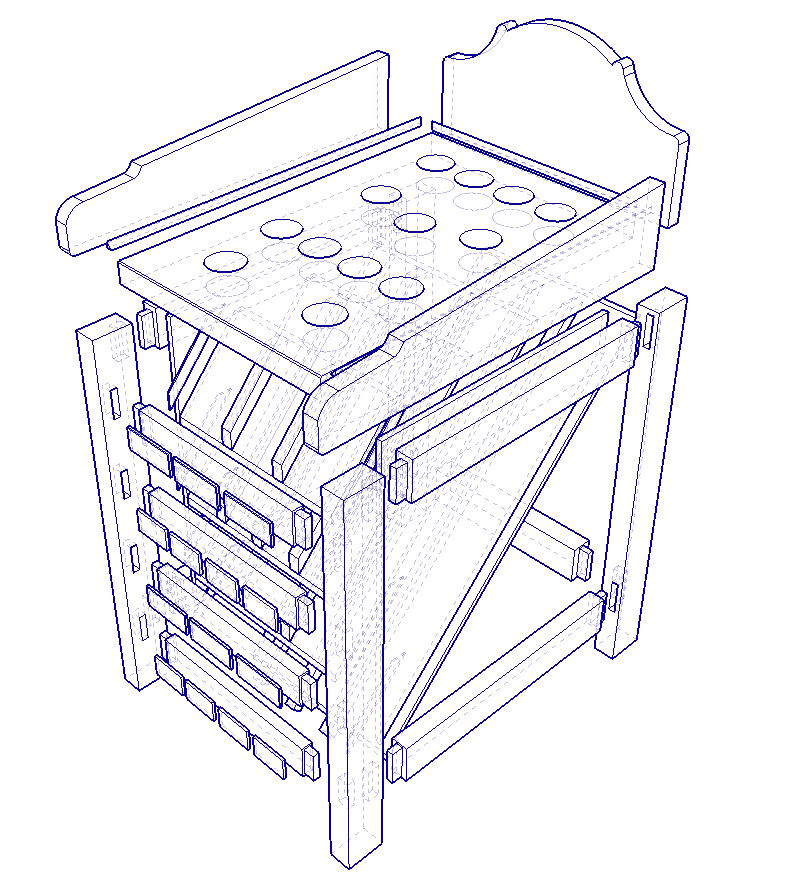

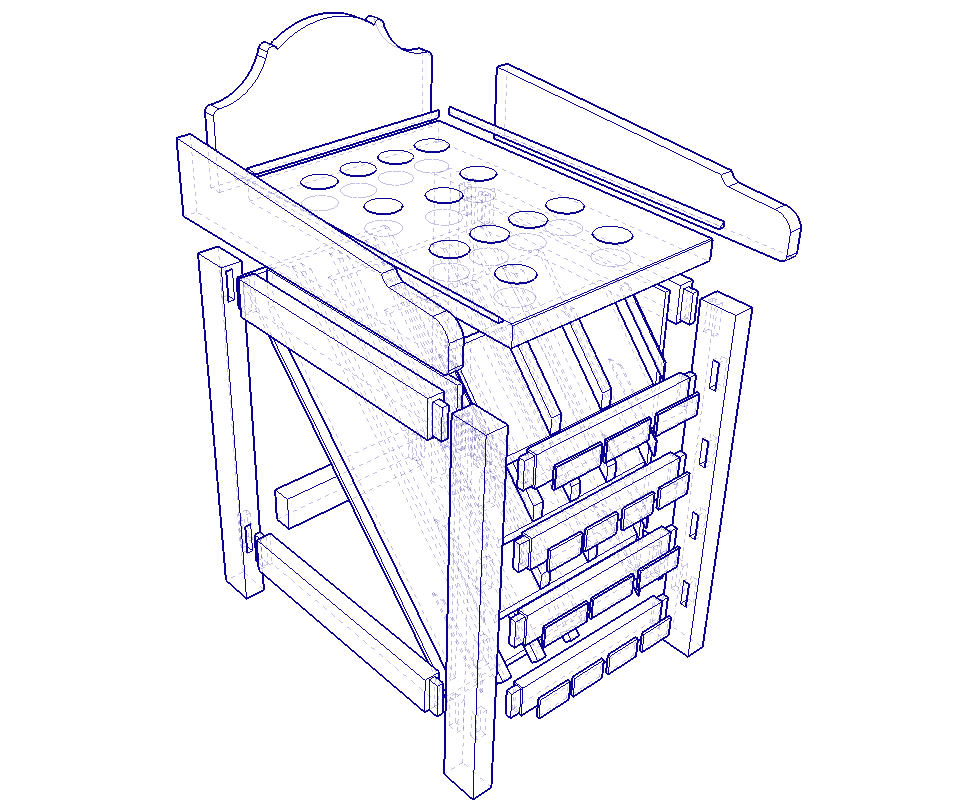

Vue éclatée

#

• Numérotation des pièces principales
• Visualisation claire des volumes et des proportions

Un travail de préparation indispensable avant d’attaquer la découpe.
👉 Ça permet d’anticiper les assemblages, les passages de câbles et les points d’accès sans perdre de temps à l’atelier.

Fabrication artisanale

#

Une scie sous table, une défonceuse, une ponceuse orbitale quelques ciseaux a bois et un peu de méthode suffisent.
L’idée, c’est de garder un projet accessible et réalisable avec les outils dont je dispose.

2.4. Intégration électronique et électrique

#

C’est là que la magie opère. La Grenouille 3.0, c’est un pont entre le bois traditionnel et la tech moderne.
L’électronique ne vient pas “en plus” : elle est prévue dès la conception.

Alimentation et sécurité

#

• Alimentation principale en 12 V, propre et stable.
• Conversion en 5 V pour les LEDs, capteurs et l’ESP32.
• Circuit protégé par un fusible et un interrupteur général accessible via la trappe arrière.

Détection des palets

#

Chaque trou et arche est équipé d’un capteur piézoélectrique, connecté à un MCP3008.

• Les signaux sont analysés par un ESP32.
• Les scores sont affichés en temps réel.
• Aucune pièce visible, tout est intégré discrètement sous le plateau.

Éclairage et feedback visuel

#

Les LEDs adressables WS2812B ajoutent une vraie dimension visuelle :

• Effets lumineux dynamiques à chaque point marqué.
• Modes “démo” ou “ambiance” selon le contexte
• Intégration dans des profilés silicone plats encastrés pour un rendu propre et homogène.

Le cerveau du jeu

#

Le ESP32-S3 gère tout : détection, animations, communication.

• Connectivité Wi-Fi / Bluetooth intégrée.
• Compatible avec un panneau HUB75 pour l’affichage des scores.
• Prêt à accueillir une carte son pour les sons d’ambiance ou les effets flipper-style 🎵.

Câblage et modularité

#

L’ensemble est pensé pour durer :

• Connecteurs détachables pour un remplacement facile.
• Câblage propre dans des goulottes internes.
• Chaque module (LED, capteur, carte) peut être remplacé sans tout démonter.

En résumé

#

Cette vue d’ensemble, c’est la carte du projet Grenouille 3.0.
Elle permet de comprendre la logique complète — bois, électronique et ergonomie — avant de lancer la fabrication.

Les prochaines étapes plongeront dans le concret :

• Le choix des essences de bois
• Les assemblages et découpes
• Et plus tard, la mise en place du proto électronique

➡️ Prochain chapitre : Conception bois et outillage — on passe enfin à la pratique !
